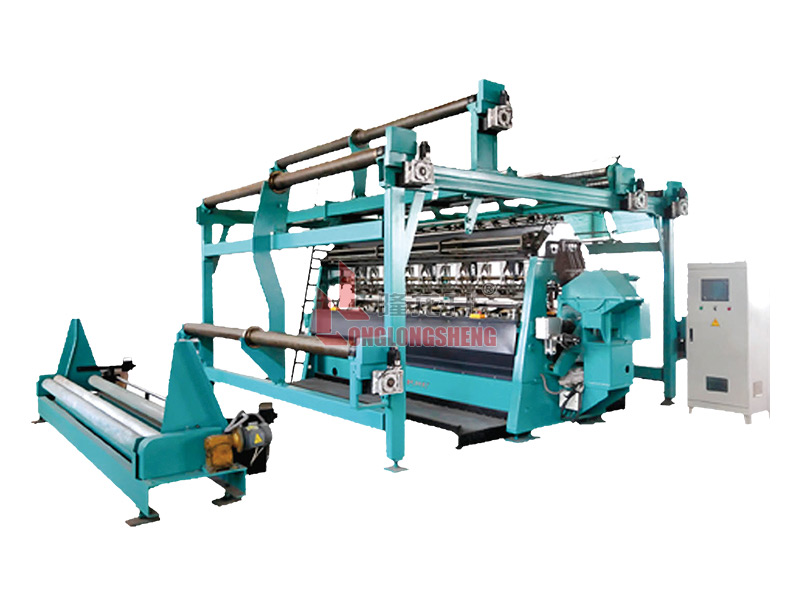

GE288 Máquina de tejer de urdimbre de doble barra de agujas

Propósito y características de la máquina

Esta máquina Raschel doble es ideal para la producción de telas de felpa para prendas de vestir, alfombras, juguetes y decoración.
El sistema de engranajes de levas abierto para accionar los elementos de tejido es de fácil mantenimiento. Solo las barras guía del hilo de pelo se balancean, lo que permite que la máquina funcione a mayor velocidad. Además, el hilo de pelo puede suministrarse desde una viga o directamente desde carretes. La distancia entre las dos barras del peine de volteo puede ajustarse entre 16 mm y 60 mm (altura total del pelo).

Datos técnicos

1. Agujas de trabajo: Agujas de trampa
2. Calibre de la máquina:  E12, E14, E16, E18, E22
3. Ancho nominal: 138" (3505 mm)
4. Número de barras guía: 4 juegos de barras de base y 1 o 2 barras guía de patrón
5. Dispositivo de desenrollado de hilo: control electrónico de la viga
6. Accionamiento del patrón: accionamiento N con tambor de patrón
7. Soporte de vigas de urdimbre: 6 posiciones para vigas de urdimbre, de pie para vigas seccionales con un diámetro de brida de 30" o 40", 5 o 6 vigas (diámetro de la viga: Ø152 mm)
8. Dispositivo de recogida de tela: control electrónico; los diámetros máximos de los rollos de tela son de hasta Ø1270 mm
9. Velocidad de la máquina: máx. 560 rpm
10. Motor: motor principal de 5,5 kW; motor de avance lento de 0,75 kW
11. Dimensiones de la máquina: 5000 × 7200 × 3650 mm (L × An × Al)
12. Peso de la máquina: aproximadamente 8000 kg
